Låsande reläer, som tillhandahåller ett effektivt sätt att upprätthålla ett switchtillstånd med låg strömförbrukning, är en väsentlig del av elektriska och elektroniska system. Låsreläer använder en kort puls för att växla tillstånd och förbli i sitt slutliga läge utan konstant energi, i motsats till traditionella reläer som behöver en konstant spänningskälla för att bibehålla sitt tillstånd. Den här artikeln undersöker användningen och fördelarna med låsreläer samt hur de ställs in och återställs.
Efter att ha triggats, bibehåller ett låsrelä – även kallat ett bistabilt relä – sitt läge även när strömmen är avstängd. Ställ in och återställ är dess två stabila tillstånd. Styrpulser får reläet att växla mellan dessa tillstånd.
Låsreläer fungerar genom en av två huvudmekanismer:
1. Enkelspole låsrelä
Ett låsrelä med en spole fungerar med en spole som tar emot alternerande polaritetspulser för att ändra dess tillstånd.
- Ställa in reläet (ON-tillstånd): En positiv spänningspuls aktiverar spolen och flyttar de interna kontakterna till det inställda läget.
- Återställning av reläet (AV-tillstånd): En negativ spänningspuls (eller en omvänd polaritetspuls) flyttar kontakterna tillbaka till återställningsläget.
När reläet väl är kopplat förblir det i det tillståndet tills en annan puls ändrar det.
2. Spärrrelä med dubbla spole
Ett låsrelä med dubbla spolar har två separata spolar - en för inställning och en för återställning.
- Ställa in reläet (PÅ-tillstånd): En kort puls till "inställd"-spolen flyttar de interna kontakterna till PÅ-läget.
- Återställning av reläet (AV-tillstånd): En kort puls till "återställnings"-spolen flyttar kontakterna tillbaka till läget AV.
Eftersom kontakterna håller sin position magnetiskt eller mekaniskt behövs ingen kontinuerlig kraft för att bibehålla tillståndet.
- Energieffektivitet: Sedanlåsande reläerkräver inte konstant ström för att behålla sitt tillstånd, de förbrukar mindre energi jämfört med traditionella reläer.
- Låg värmegenerering: Minskad strömförbrukning innebär minimal värmeuppbyggnad, vilket förbättrar hållbarheten.
- Stabil drift: Låsreläer förblir i sitt sista läge även vid strömavbrott.
- Idealisk för batteridrivna system: Deras förmåga att hålla ett tillstånd utan kontinuerlig ström gör dem perfekta för batteridrivna enheter.
Flera industrier använder låsreläer, inklusive:
Energieffektiva vitvaror och smarta belysningssystem är exempel på hemautomation.
Industriell styrning: Effekteffektiv omkoppling är nödvändig för automatiserade system och maskiner.
Applikationer för nätverksrelä och signalväxling inom telekommunikation.
Bilelektronik: Elsystem och reglage för elfönsterhissar.
Låsande reläerär ett populärt alternativ i energikänsliga applikationer eftersom de erbjuder ett effektivt sätt att upprätthålla kretstillstånd utan konstant ström. De är viktiga eftersom de kan ställas in och återställas med lite energi, oavsett om det är i kommunikationsnätverk, hushållsapparater eller industriell automation. Att veta hur de fungerar garanterar att de används så effektivt som möjligt i en mängd olika elektriska och elektroniska tillämpningar.

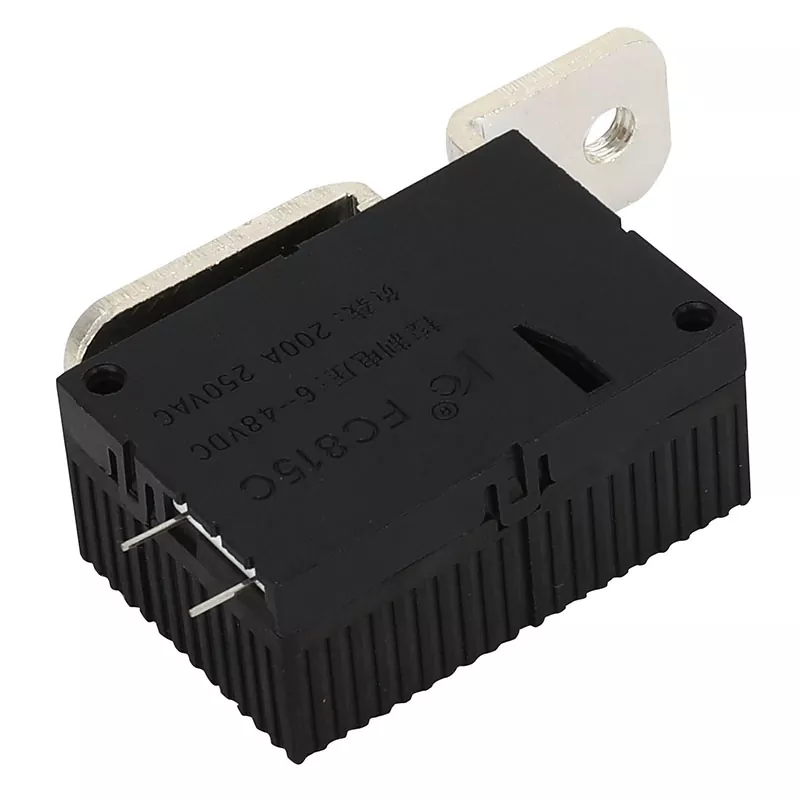

Face Electric Co., Ltd. har alltid hållit sig till kvalitetspolicyn för "kontinuerlig innovation och pragmatisk förvaltning", och har skapat industrimärkesprodukter med affärsfilosofin om överlevnad genom kvalitetssäkring och utveckling genom storskalig produktion. För närvarande kan låsreläer som är oberoende designade och utvecklade av vårt företag tillhandahålla en mängd olika specifikationer från 16A till 200A för kunder att välja mellan. Företagets produkter uppfyller kraven i EU:s ROHS-direktiv, och företagets produkter har erhållit nationella uppfinningspatent och bruksmodellpatentcertifikat; Besök vår webbplats på www.facerelay.com för att lära dig mer om våra produkter. För förfrågningar når du oss pålydia@face-relay.com.
